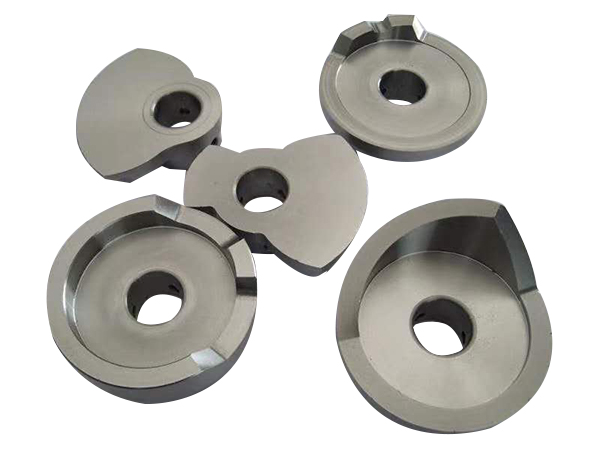

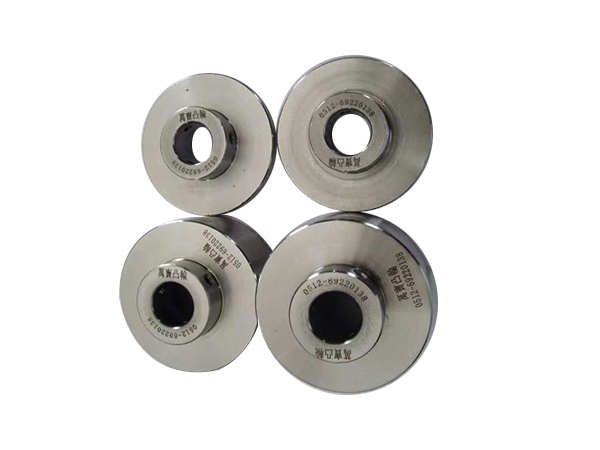

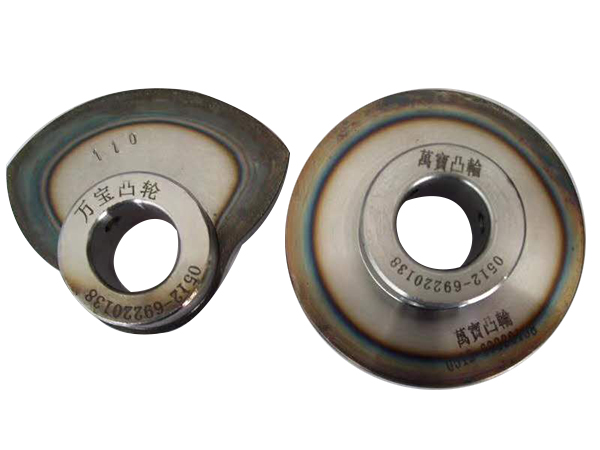

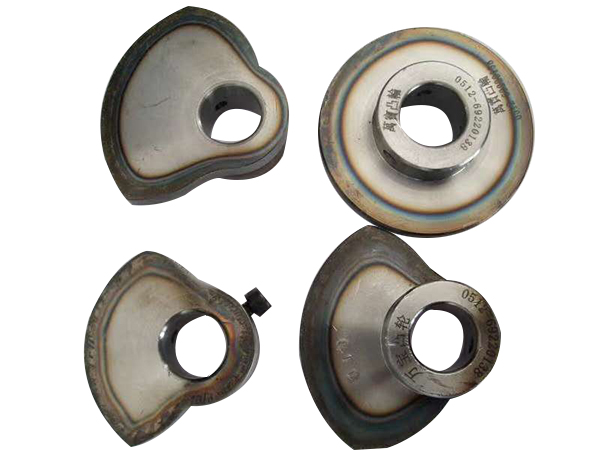

成型凸轮

自动车床主要靠凸轮来控制加工过程,能否设计出一套好的凸轮,是体现自动车床师傅的技术高低的一个标准。凸轮设计计算的资料不多,在此,我将一些基本的凸轮计算方法送给大家。凸轮是由一 组或多组螺旋线组成的,这是一种端面螺旋线,又称阿基米德螺线。其形成的主要原理是:由A点作等速旋转运动,同时又使A点沿半径作等速移动,形成了一条复合运动轨迹的端面螺线。这就是等速凸轮的曲线。

产品参数/ Product parameter

主轴转速先计算出来.


计算主轴转速公式是[切削速度乘1000]除以材料直径.


切削速度是根据材质得来的,在购买材料时供应商提供.单位是米1分钟.材料硬度越大,切削速度就越小,切的太快的话热量太大会导致材料变形,所以切削速度已知的.


切削速度乘1000就是把米/分钟换算成毫米/分钟,在除以材料直径就是主轴每分钟的转速了.材料直径是每转的长度,切削速度是刀尖每分钟可以移动的距离.


主轴转速求出来了就要将一个产品需要多少转可以做出来,这个转的圈数求出来.主轴转速除以每个产品需要的圈数就是生产效率.[单位.个/分钟]


每款不同的产品,我们看到图纸的时候就先要将它的加工工艺给确定下来.


加工工艺其实就是加工方法,走芯机5把刀具怎么安排,怎么加工,哪把刀具先做,按顺序将它安排,这样就是确定加工工艺
